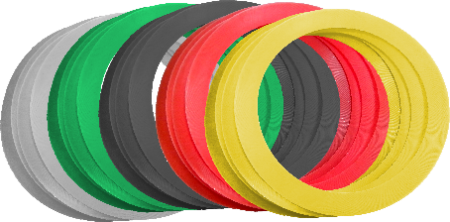

Пакет дисков
Профилированные полимерные диски формируют объемные каналы фильтрации.
Механическая предочистка

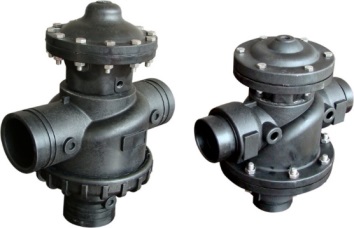

Системы дисковой фильтрации Haiao HF-A
Автоматические дисковые фильтры для промышленной механической предочистки воды. Задерживают песок, окалину, ржавчину и другие взвешенные частицы.
Когда ставить HF-A
Когда сетчатого фильтра уже мало
Дисковый фильтр использует пакет профилированных дисков. При сжатии они образуют объемную фильтрующую структуру, которая задерживает механические примеси. При промывке диски размыкаются, а обратный поток выносит накопленные частицы.
Предочисткаперед водоподготовкой, мембранами и технологическими узлами
Защитанасосов, клапанов, форсунок, теплообменников и автоматики
Экономия обслуживанияавтоматическая промывка вместо постоянной ручной чистки
Масштабированиеодин блок или батарея под высокий расход
Принцип работы
Дисковая кассета задерживает частицы в глубине пакета
Фильтрация потока
Механические частицы задерживаются в структуре дисковой кассеты.

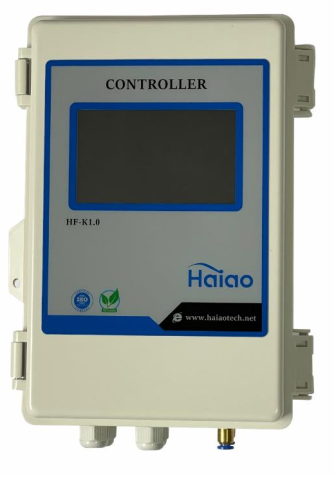

Автоматическая промывка
Контроллер управляет циклом обратной промывки по настройкам системы.
Отстройка
Чем дисковый фильтр отличается от сетчатого
Сетчатый фильтр работает по поверхности сетки. Дисковая кассета использует объемную структуру, поэтому лучше подходит для потоков, где нужна автоматизация промывки и устойчивость к загрязнению.
Выше грязеемкостьпо сравнению с простой поверхностной сеткой.
Ниже ручная нагрузкаавтоматическая промывка снижает частоту ручного обслуживания.
Гибкая конфигурациялинейки HF-A собираются под расход и степень фильтрации.
Модельный ряд
HF-A2, HF-A3 и HF-A4 в одной таблице подбора
Диапазоны ниже перенесены из Excel-каталога Haiao. Для финального предложения модель уточняется по анализу воды, расходу, давлению, требуемой тонкости фильтрации и режиму промывки.
| Линейка | Исполнения | Коллекторы | Степени фильтрации | Производительность |
|---|---|---|---|---|
| HF-A2 | 5 базовых исполнений | 2", 3, 3", 4" | 20, 50, 100, 130, 200 мкм | 6-8 - 100-125 м3/ч |
| HF-A3 | 11 базовых исполнений | 3", 4", 4"/6", 6"/8", 8", 8"/10" | 20, 50, 100, 130, 200 мкм | 8-10 - 240-420 м3/ч |
| HF-A4 | 6 базовых исполнений | 4"/6", 6"/8", 8"/10" | 20, 50, 100, 130, 200 мкм | 48-60 - 320-560 м3/ч |
Для точного подбора пришлите расход, давление, требуемую тонкость фильтрации и условия промывки. Расширенная инженерная матрица используется внутри АкваПром Северо-Запад при подготовке предложения.
Что прислать для подбора
Минимальные исходные данные
- Расход: рабочий, пиковый и режим работы.
- Источник воды и характер загрязнений: песок, ил, ржавчина, окалина, органика.
- Требуемая степень фильтрации: 20, 50, 100, 130 или 200 мкм.
- Давление до и после фильтра, доступный дренаж для промывки.
- Место установки: помещение, блок-модуль, улица под навесом или технологическая линия.
Границы применения
Что HF-A не заменяет
Не удаляет растворенные соли жесткости и не заменяет умягчение.
Не является обеззараживанием и не заменяет УФ или дозирование реагента.
Не гарантирует питьевую воду без полной схемы водоподготовки.
Не подбирается только по диаметру трубы: нужен расход, загрязнения и давление.
Каталог АкваПром Северо-Запад
Карточки товаров и раздел дисковых фильтров
Если точная комплектация HF-A под объект еще не выбрана, начните с категории. Отдельные карточки ниже используются как подтвержденные входы в каталог.

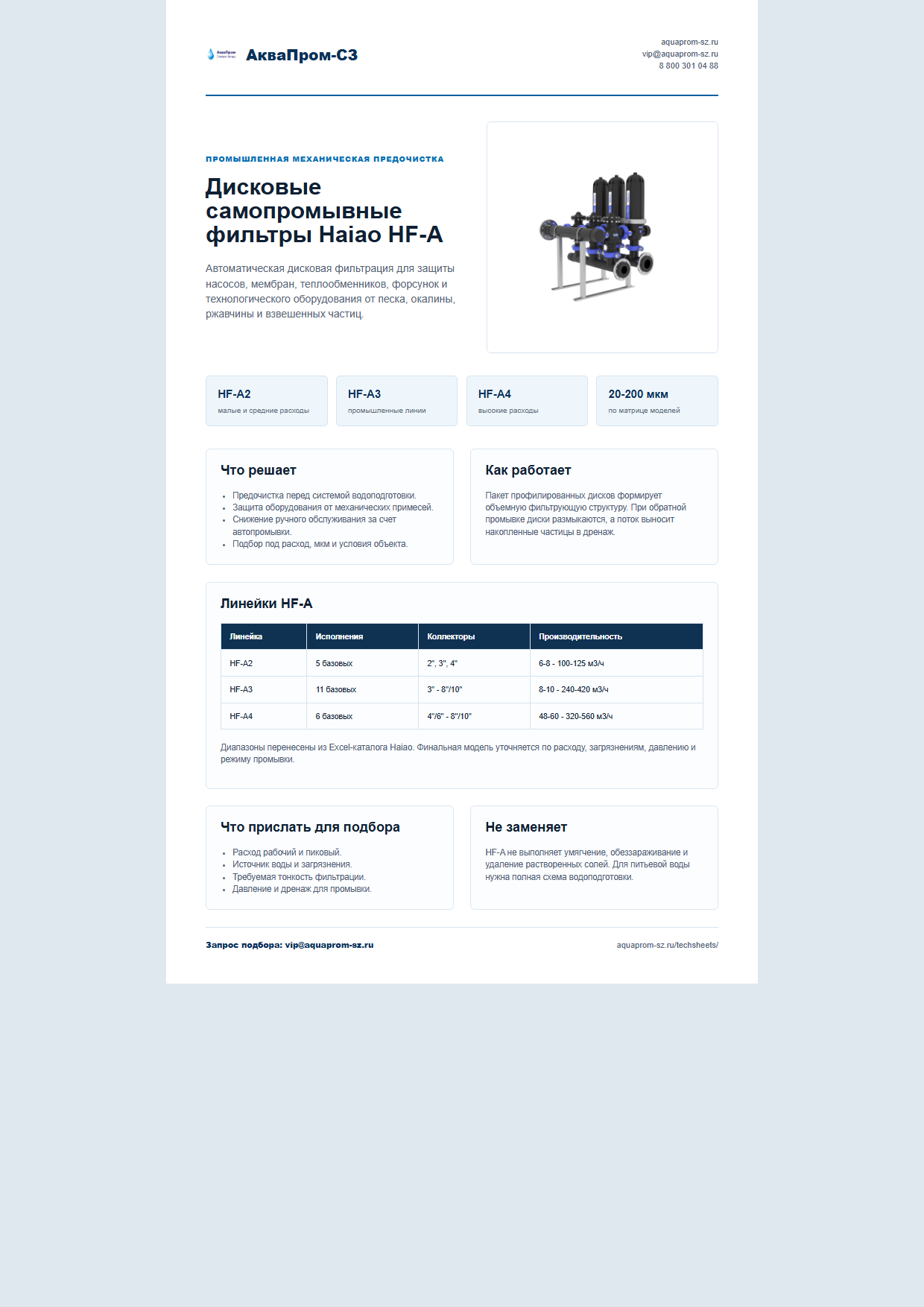

Документация
Скачать материалы
АкваПром Северо-Запад
Подберем систему дисковой фильтрации под вашу задачу
Пришлите расход, источник воды, требуемую тонкость фильтрации и условия площадки. Мы подберем исполнение HF-A и подготовим предложение.
