Модернизация двухступенчатой системы умягчения воды на АО «АГД ДАЙМОНДС»

На действующей системе химической водоподготовки АО «АГД ДАЙМОНДС» специалисты ООО «АкваПром Северо-Запад» выполнили модернизацию фильтров умягчения первой и второй ступени.

В рамках проекта были заменены устаревшие клапаны управления, смонтированы новые участки трубопроводной обвязки и выполнен комплекс пусконаладочных работ. Все операции проводились поэтапно, без полной остановки действующей системы химводоподготовки.

Карточка проекта

Исходная задача

На объекте эксплуатируется промышленная система химводоподготовки с двумя ступенями умягчения. Для продолжения надёжной работы оборудования требовалось заменить существующие клапаны управления и обновить участки трубопроводной обвязки.

При этом полная остановка химводоподготовки была нежелательна. Работы необходимо было организовать так, чтобы последовательно выводить отдельные фильтры из эксплуатации, выполнять модернизацию и возвращать оборудование в работу.

Что выполнили специалисты «АкваПром С-З»

1. Провели обследование действующей системы и определили последовательность выполнения работ.

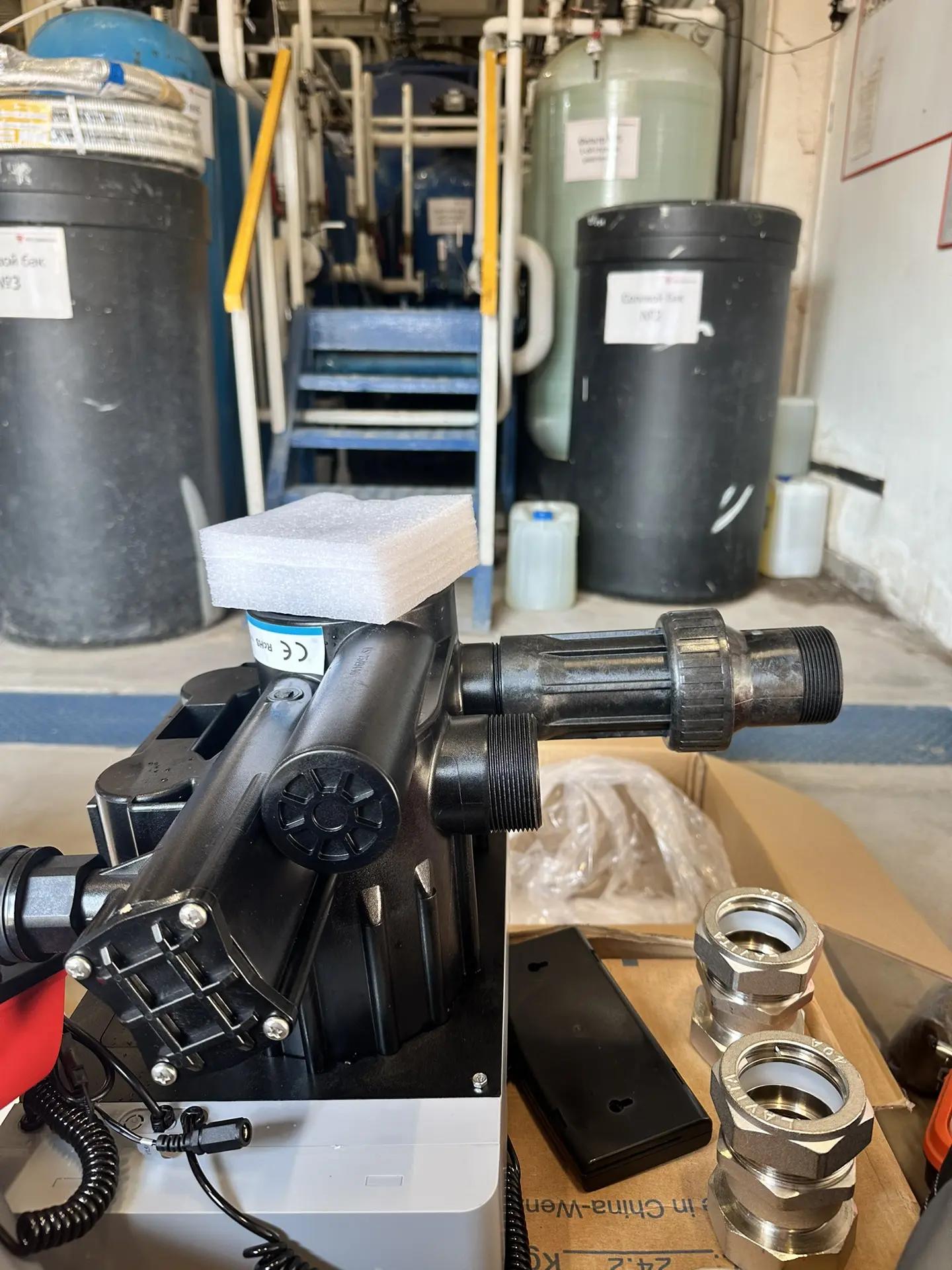

2. Подготовили новые клапаны управления RUNXIN TM.F77A3 и соединительную арматуру.
3. Поэтапно вывели модернизируемые фильтры из работы.
4. Демонтировали устаревшие клапаны управления.

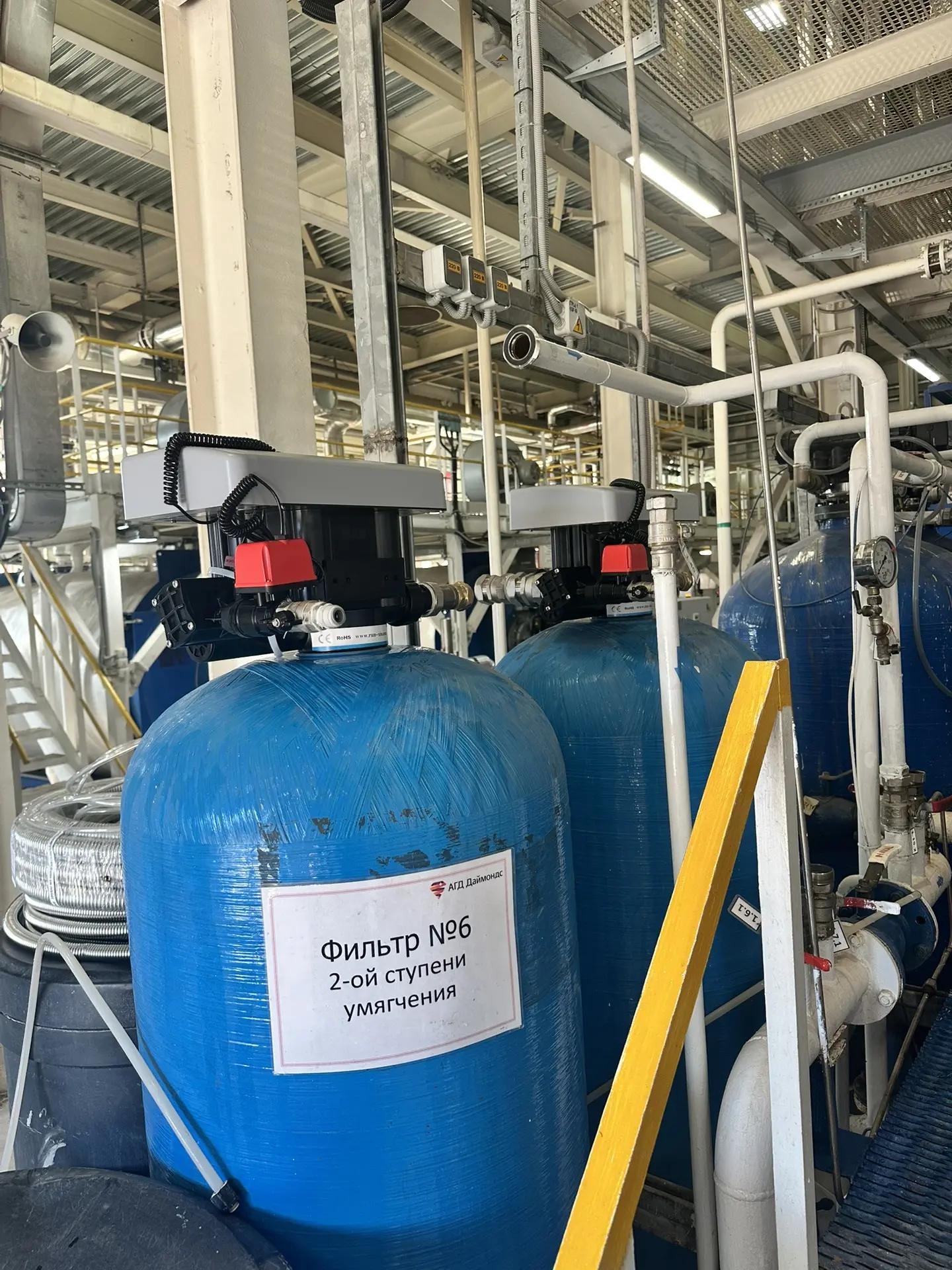

5. Установили новые автоматические клапаны на фильтры первой и второй ступени умягчения.
6. Выполнили соединительную обвязку с применением нержавеющего гофрированного трубопровода.
7. Проверили правильность соединений и герметичность смонтированных участков.
8. Настроили рабочие и регенерационные циклы оборудования.
9. Провели пусконаладочные операции.
10. Последовательно ввели обе ступени умягчения в штатную эксплуатацию.

Замена клапанов управления

Управляющий клапан определяет последовательность рабочих операций фильтра: сервисный режим, обратную промывку, регенерацию, медленную и быструю отмывку, а также возврат установки в эксплуатацию.

На модернизируемых фильтрах были установлены клапаны RUNXIN TM.F77A3. После монтажа специалисты настроили режимы их работы с учётом технологической схемы объекта и согласованных эксплуатационных требований.

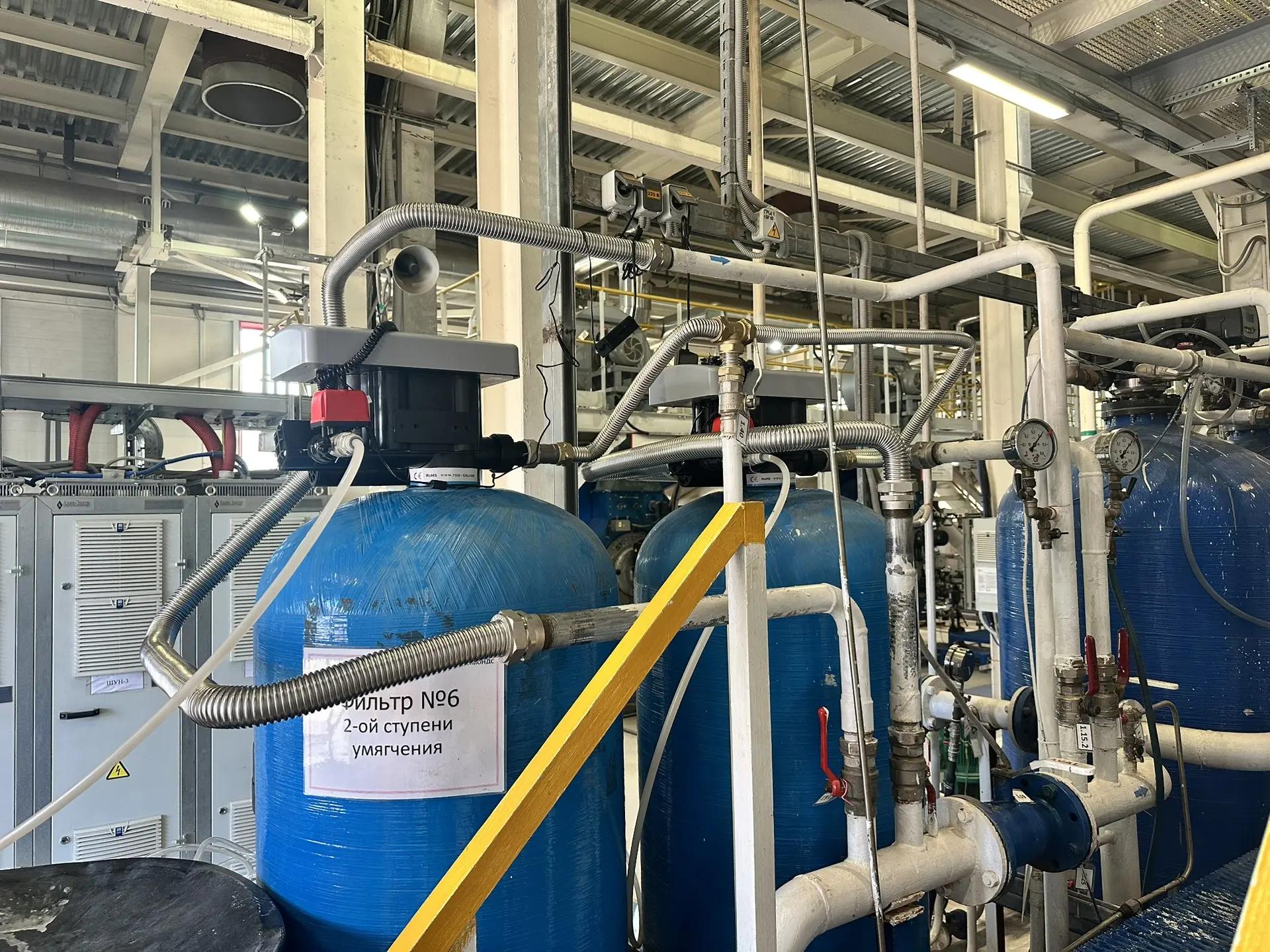

Новая обвязка из нержавеющего гофрированного трубопровода

В ходе модернизации отдельные участки существующей обвязки были заменены нержавеющим гофрированным трубопроводом.

Такое решение позволяет:

• выполнить монтаж в условиях ограниченного пространства действующего промышленного объекта;
• сформировать требуемую конфигурацию соединений без сложной переделки всей трубопроводной системы;
• сократить количество жёстких переходов и сложных монтажных узлов;
• обеспечить удобство последующего осмотра и обслуживания;
• компенсировать небольшие монтажные отклонения и вибрационные воздействия;
• повысить коррозионную стойкость модернизированных участков.

Фактические параметры трубопровода, соединений и арматуры были определены техническим заданием и условиями действующего объекта.

Работы без полной остановки химводоподготовки

Ключевой особенностью проекта стала поэтапная организация работ. Модернизация выполнялась последовательно, с выводом из эксплуатации отдельных единиц оборудования.

Такой подход позволил выполнить замену автоматики и обвязки без полной остановки процесса химводоподготовки предприятия.

Пусконаладочные работы

После завершения монтажа были выполнены необходимые пусконаладочные операции:

• контроль смонтированных соединений;
• проверка герметичности;
• проверка направления движения воды;
• настройка управляющих клапанов;
• проверка рабочих и регенерационных режимов;
• контроль переключения стадий;
• последовательный запуск фильтров;
• вывод оборудования на штатный рабочий режим.

Результат проекта

• Клапаны управления на первой и второй ступенях умягчения заменены.
• На модернизированных фильтрах установлены RUNXIN TM.F77A3.
• Участки обвязки выполнены нержавеющим гофрированным трубопроводом.
• Рабочие и регенерационные циклы настроены.
• Система прошла необходимые пусконаладочные операции.
• Обе ступени последовательно возвращены в эксплуатацию.
• Оборудование выведено на штатный режим, предусмотренный техническим заданием заказчика.
• Полная остановка действующего процесса химводоподготовки не потребовалась.
